Descripción

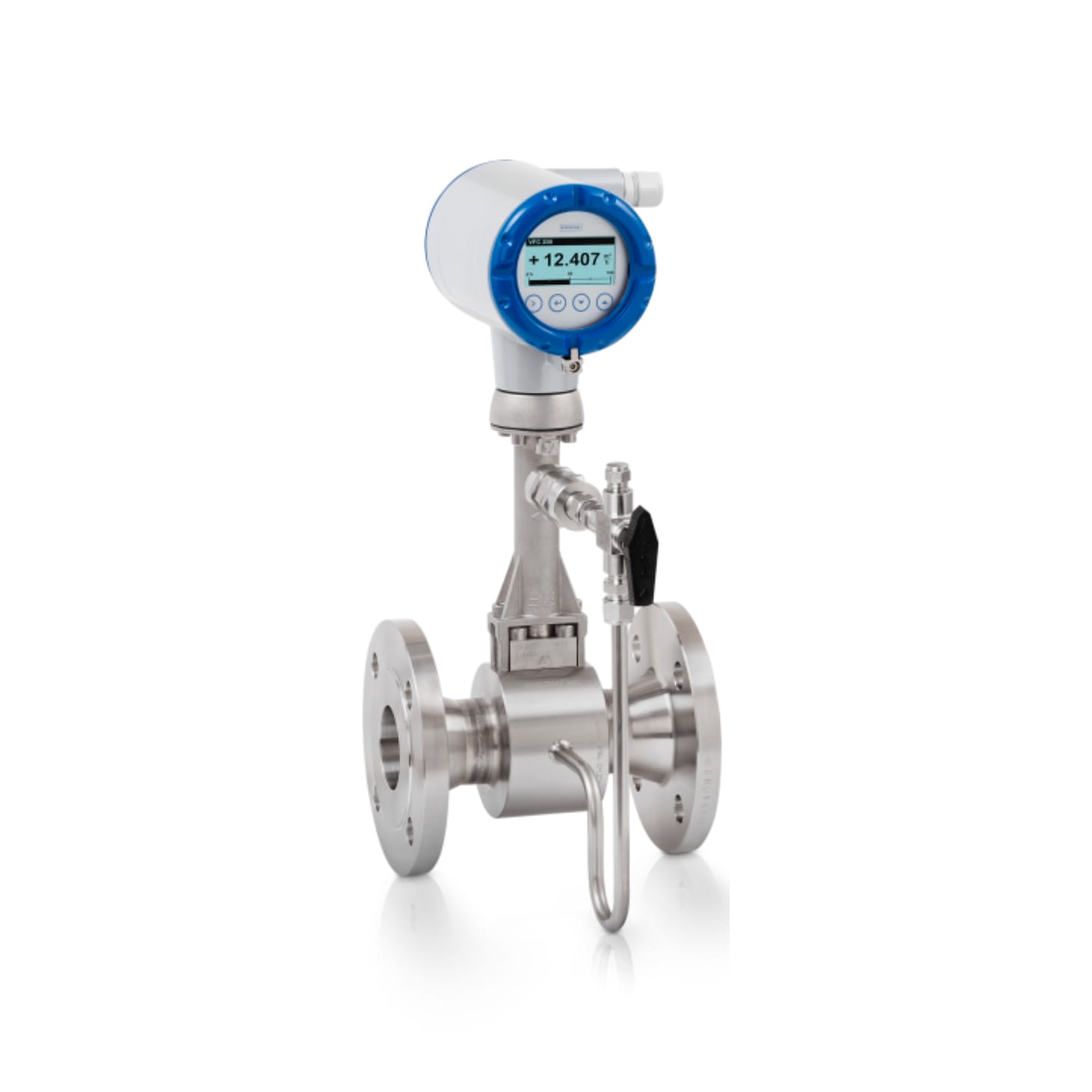

El OPTISWIRL 4200 es un caudalímetro Vortex con sensor de temperatura integrado. Es muy
apto para la medida de caudal de líquidos, gas seco o húmedo y vapor saturado o
sobrecalentado en procesos de suministro (servicio auxiliar) y redes de distribución. Este
equipo es la solución ideal para sistemas avanzados de gestión de la energía (según ISO 50001)
porque puede suministrarse con la medida integrada del calor bruto y neto para vapor y
condensado. Para la medida de gas y vapor en condiciones de proceso cambiantes, el
caudalímetro Vortex puede equiparse con un sensor de presión integrado.
A diferencia de los caudalímetros Vortex tradicionales, el OPTISWIRL 4200 puede combinar la
medida de caudal, temperatura y presión con el cálculo de caudal en un solo equipo. Esto
permite un ahorro del 45% en los costes de instalación y mejora la precisión global del sistema.
El caudalímetro está disponible con conexión bridada o en la versión "sandwich" sin bridas.
También pueden suministrarse con reducción integrada del diámetro nominal y en la versión
de campo (con longitud del cable hasta 50 m / 164 ft). El OPTISWIRL 4200 está diseñado para
el uso en sistemas instrumentados de seguridad (SIS) y cuenta con aprobaciones para el uso en
áreas peligrosas.
Características destacadas del producto
Versión bridada o "sandwich" que ocupa menos espacio (hasta DN100 / 4)
Equipo compacto todo en uno para condiciones de proceso cambiantes
Cálculo integrado del calor bruto y neto para vapor y agua caliente
Válvula de cierre opcional para retirar el sensor de presión (por ej. para la calibración o
sustitución) sin interrumpir el proceso
Tecnología avanzada para el filtrado de señales (AVFD, detección avanzada de la frecuencia de
los vórtices)
Reducción integrada opcional del diámetro nominal, con amplio rango de medida
Costes de instalación reducidos en un 45% respecto al caudalímetro Vortex con sensores de
presión y temperatura externos y totalizador
Disponible también como caudalímetro Vortex doble con dos sensores independientes en un
solo equipo para aplicaciones multiproducto
Disponible también en la versión remota con alojamiento de campo para la instalación de un
convertidor a 50 m / 164 ft de distancia del sensor
Homologado SIL2/3 según IEC 61508
Verificación in situ del caudalímetro mediante la herramienta de servicio OPTICHECK
